在不斷發展的電子世界中，焊點雖小，卻是手機等消費電子乃至航天系統中維系電氣功能和機械強度的關鍵連接。然而，這些焊點往往成為電子設備中常見的失效點，其可靠性至關重要 。舉例來說，哪怕單一焊點存在缺陷，都可能引發電路接觸不良、信號丟失，甚至造成整機功能失效 ?，F(xiàn)代消費電子產品內部集成了大量的電子元器件，每個元件通過焊點連接在電路板上，焊接質量的好壞會直接影響整機產品性能、可靠性和使用壽命 。下面我們將探討消費電子中焊接可靠性的重要性、常見影響因素，以及如何通過可焊性測試來保障焊接質量。

當今的消費電子產品（如智能手機、平板電腦、超薄電視和各類智能家電）都在追求輕薄短小的同時，內部卻承載著高度集成的電路系統。以智能手機為例，其主板上可能安裝有成百上千個元器件，包括處理器芯片、存儲器、傳感器、微型連接器以及眾多被動元件。這些元器件通過數以千計的焊點與印制電路板（PCB）相連，形成復雜而緊湊的電子網絡。每一個焊點的可靠連接對于整機功能而言都是不可或缺的：只要其中一個連接不牢靠，設備就可能出現故障。

焊接作為電子組裝工藝的核心，其質量直接關系到產品能否正常運轉。高密度的元件布局意味著焊點間距更小、尺寸更微型，這對焊接工藝提出了更嚴苛的要求。如果焊接質量不過關，產品在出廠測試時就可能無法通過，甚至在用戶使用過程中發生隱性故障。焊點可靠性不佳將嚴重影響產品性能，例如接觸電阻過大會降低信號傳輸速度或功率輸出，進而影響設備的響應和功能表現。同時，焊點還需經受住反復的溫度循環和機械應力（如跌落、振動）的考驗，任何細微缺陷累積都可能演變?yōu)榱鸭y，導致連接中斷 。因此在元件如此密集的消費電子中，確保每一個焊點都焊接良好是實現產品穩定工作的基礎。

焊接質量的優劣不僅決定了產品能否正常運轉，更深刻影響著電子產品的性能指標、長期可靠性和使用壽命。首先性能方面，理想的焊點應當具備良好的導電性和機械支撐。如果焊接不充分，會造成接觸電阻升高，從而影響電路的功率傳輸和信號完整性。例如，冷焊（焊接時溫度不足或潤濕不良）形成的焊點往往呈現顆粒狀的粗糙結合，電氣導通性能差，這在高速或高頻電路中會顯著削弱產品性能 。又如焊料潤濕不佳導致的虛焊，會引起時斷時續的接觸不穩定，令設備在高負載或動態運行時表現出異常。其次，在可靠性和壽命方面，焊點是否牢固直接決定了產品能否長期穩定服役。一處看似微小的焊接缺陷，經過冷熱交變或震動沖擊的累積作用，可能會逐漸擴展成斷裂，使電路發生間歇性故障或永久失效 。值得注意的是，消費電子往往工作在多變的環境中（如反復充放電產生的熱循環，日常攜帶產生的沖擊振動等），焊點如果缺乏足夠的冗余強度，就容易在這些應力作用下加速老化開裂。哪怕單個焊點失效，都可能導致整機功能異常乃至癱瘓 。因此，焊接質量不好不僅意味著產品初始性能打折扣，更意味著其可靠性和使用壽命會大打折扣。對于廠商而言，產品因焊接不良在保修期內頻繁故障，不僅增加維修更換成本，也會損害品牌聲譽。

換言之，焊接可靠性是消費電子產品質量的命脈。只有每個焊點都牢固可靠，設備才能在其設計壽命周期內保持穩定性能。相反，忽視焊接質量可能帶來嚴重后果——產品在最終測試時不合格被迫返工，或在用戶手中出現失效引發召回。事實證明，由于焊接問題導致的報廢和售后故障所付出的代價，往往遠遠高于在生產階段確保焊接質量所投入的成本 。因此，提升焊接可靠性已成為電子制造領域不容忽視的重要課題。

常見的焊接缺陷及其故障風險

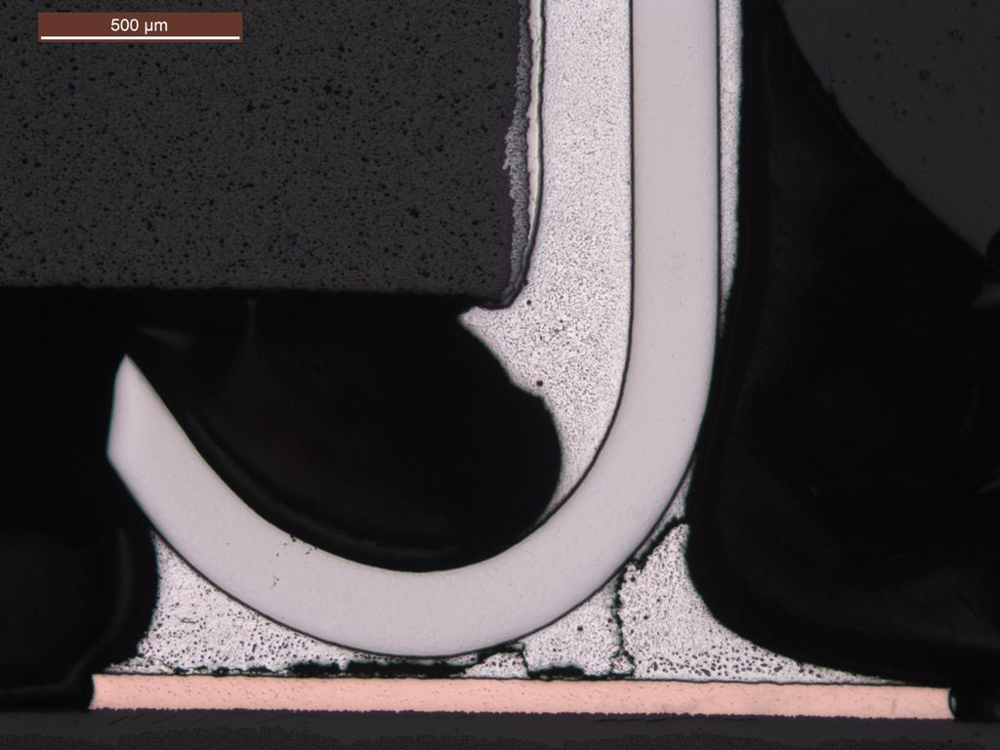

上圖為顯微鏡下某焊點的截面，顯示出經振動和熱循環測試后產生的裂紋（黑色細縫）。過量的焊料填充使接頭過于剛硬，最終在應力作用下導致焊點出現貫穿性的裂紋失效。焊點裂紋會破壞電氣和機械連接，在振動或溫度變化下進一步擴展成斷路或間歇性接觸不良的故障 。

在電子組裝中，可能出現多種焊接缺陷。以下是其中幾類常見的焊點缺陷，以及它們可能引發的產品故障：

• 虛焊（假焊）：指焊點表面看似有焊料附著，但實際上焊料未真正與器件引腳或PCB焊盤形成牢固的冶金結合。虛焊通常由焊盤氧化、污染或工藝控制不當引起，結果是焊點電氣接觸不可靠。在振動、溫度變化等應力作用下，虛焊的連接會極易斷開，導致電路時通時斷，設備功能偶發性失靈。這種缺陷往往難以用肉眼察覺，卻會給產品可靠性埋下隱患 。

• 冷焊：冷焊是由于焊接溫度不足或加熱時間過短，導致焊料未充分熔化而產生的缺陷焊點。其外觀通常呈暗淡、粗糙的顆粒狀，缺乏光澤 。冷焊點的金屬結合不良，因而機械強度和導電性能都很差。此類焊點在機械應力或振動下很容易發生斷裂失效，并且其較高的接觸電阻會降低電路性能，尤其在高速信號或大電流場合影響明顯 。冷焊常常是工藝參數（溫度、時間）控制不當?shù)慕Y(jié)果，需要通過改進回flow曲線或焊接設備設定來預防。

• 焊點裂紋：指焊接形成后，焊料內部或焊料與引腳/焊盤交界處出現細微的裂縫。裂紋通常是熱循環應力（元件反復受熱膨脹冷卻收縮）或機械應力（如產品跌落或擠壓）長期作用的結果。當焊點產生裂紋且不斷擴展時，會削弱乃至切斷元件與PCB的連接 。焊點裂紋早期可能不會馬上導致功能失效，但會引起間歇性的電氣中斷；一旦裂紋貫穿整個焊點，電路就徹底開路。實際上，很多電子設備的疲勞失效都與焊點裂紋有關，如BGA封裝芯片在使用一段時間后出現的焊球開裂。針對裂紋問題，通常需要改進材料匹配（降低熱脹系數差異）或在電路板上增加應力緩沖設計來緩解。

以上缺陷都會不同程度地危及產品可靠性，可能導致設備無法開機、功能異常，或在使用過程中出現間歇性故障，給用戶帶來困擾。對于制造商而言，大批量產品中哪怕有極低比例出現上述焊接缺陷，也可能造成成品率下降和售后維修成本上升。因此，在生產中嚴格管控工藝并及時檢測焊接缺陷，是確保電子產品品質的重中之重。值得一提的是，除了虛焊、冷焊和裂紋外，制造中還可能遇到潤濕不良、立碑（墓碑效應）、焊錫橋接（連錫短路）、焊點氣孔、焊盤氧化等問題 。這些問題的存在都表明焊接過程或材料方面出現了偏差，需要通過改進工藝和材料來加以解決。

可焊性測試：提升焊接可靠性的關鍵

面對上述焊接缺陷風險，電子制造企業在生產過程中引入了可焊性測試這一關鍵環節，以預先評估元件和PCB的可焊接性能，及時發現潛在問題，從而提高焊接可靠性?？珊感詼y試是指通過特定的方法（通常為潤濕平衡法）對電子元器件引腳、印制板焊盤、焊料和助焊劑的被焊接性能進行定性和定量評估 。簡單來說，就是在批量組裝之前，模擬并檢測元件被熔融焊料潤濕的難易程度和效果。無論是明顯的焊接不良，還是細微隱蔽的上錫問題，都可以通過測試加以發現并追溯根源，幫助工程師判斷元件和PCB在實際生產中的可焊性好壞 。

可焊性測試在生產中的作用可以從多個方面體現：

1.   篩選來料質量，防患于未然：通過對批次元器件和PCB進行抽樣可焊性測試，廠家能夠發現其中是否存在電鍍層氧化、污染等問題。如果某批次元件的可焊性不達標，可以及時與供應商溝通更換，避免將“先天不良”的元件投入生產。這種來料監控機制可大幅降低因元件可焊性差而導致的大面積焊接不良風險。

2.   優化焊接工藝參數：可焊性測試通常會生成一條潤濕力-時間曲線，提供諸如潤濕時間、潤濕力峰值、潤濕角等關鍵指標。 通過將測試結果與行業標準或規范要求進行對比，可以判斷當前焊料、助焊劑和溫度曲線是否適當。例如，如果發現潤濕時間偏長或潤濕力偏低，可能意味著助焊劑活性不足或預熱溫度不夠，工程師據此可以調整回流焊曲線或更換助焊劑配方，從而優化實際生產中的焊接工藝。

3.    確保批次一致性和可靠性：現代可焊性測試儀往往由計算機控制，測試過程高度標準化。以潤濕平衡法為例，測試時將器件引腳按設定速度浸入恒溫熔融焊料槽中（浸入速度和深度可精確控制），并通過高精度傳感器測量引腳受到的潤濕拉力隨時間的變化 。整個過程中，設備能夠自動刮除焊料表面的氧化物以保證測試重復性，利用激光傳感器確定焊料液面位置確保每次浸入深度一致 。測試軟件即時記錄曲線并計算相關參數，最后自動生成報告判斷是否通過標準。 由于所有測試步驟均由機器自動執行，人為誤差降至最低，因而每批次元件的可焊性數據具有可比性。這種數據化的質量監控手段使廠商能夠建立起元件焊接性能的歷史數據庫，發現工藝波動趨勢并及時校正，確保產品始終符合可靠性要求。

值得注意的是，國際標準組織如IEC、IPC等都制定了嚴格的可焊性測試標準和方法，例如IPC/EIA J-STD-002（元件引腳可焊性試驗）、IPC J-STD-003（PCB可焊性試驗）等 。很多電子產品的行業規范（如汽車電子、軍工電子）也要求對關鍵器件進行可焊性驗證。通過引入可焊性測試流程，企業不僅滿足了標準合規性要求，更重要的是保障了產品在嚴苛應用環境下的可靠連接。如前所述，在汽車電子和航空航天等領域，焊點失效會帶來嚴重后果，因此這些行業對元件焊接可靠性的要求近乎苛刻。在消費電子領域，雖然單個產品失效的風險相對不涉及安全問題，但大批量產品追求零缺陷的趨勢同樣使得可焊性測試越來越受到重視 。

通過以上種種作用，可焊性測試已經被證明是提升焊接可靠性、減少焊接缺陷的有效措施。實踐表明，引入專業的可焊性測試儀來監控和優化焊接工藝，能夠保證生產中焊接的一致性，提高良品率并降低不良品率，最終節省制造成本并減少現場故障的發生 。隨著無鉛工藝的普及和電子產品小型化的發展，可焊性測試更是成為質量管理體系中不可或缺的一環 。它讓我們在大規模生產開始前，就對焊接成功率有所把握——這遠比事后發現問題再去返工要高效和經濟得多。

LBT210可焊性測試儀的技術優勢

上圖為LBT210可焊性測試儀示意圖。作為一款先進的PC控制可焊性測試設備，LBT210采用潤濕平衡法對元件焊接性能進行評估。顯示的軟件界面實時繪制了焊點的力-時間曲線，并列出測試參數和結果判定。這類高精度全自動測試儀器可以幫助工程師精確地檢測出元件的潤濕性能是否達標，為保障批量生產中的焊接可靠性提供了有力支撐。

LBT210可焊性測試儀是業內領先的專業設備，在精度、功能和自動化方面表現出色 。其主要技術優勢包括：

1.   世界頂級的精度表現：LBT210配備了高性能無刷直流伺服電機及振動隔離設計，可精確控制夾具的移動。進給和浸入熔融焊料的速度穩定可控，定位精度達到5微米以內 。同時，內置的高分辨率力傳感器具備自動增益調節功能，微小的潤濕力變化也能被精準捕捉，確保測試數據的真實性和靈敏度。

2.   微瑕疵的敏銳檢測：憑借卓越的精度和穩定性，LBT210能夠檢測出一般肉眼難以發現的細微可焊性瑕疵。無論是極小的潤濕遲滯、輕微的焊料排斥，還是初期形成的細微焊點缺陷，都難逃其監測。這使得該設備非常適用于對可靠性要求極高的場景，例如航空航天電子、汽車電子以及高端通信設備等，需要確保每一個焊點都萬無一失的領域。

3.   支持“小球模式”測試：除了常規的錫槽浸入測試，LBT210還支持熔融錫球測試模式 。該模式通過在樣品上方定位一顆直徑可選的熔融錫球（1～4毫米），來測試那些尺寸微小或形狀特殊元件的可焊性。小球模式特別適合于引腳過短、無法直接浸入錫槽的小型元件、芯片焊盤以及BGA錫球等測試場景，為微型化電子組件提供了可靠的可焊性評估手段。

4.   全自動化操作與報告生成：LBT210搭載了功能強大的測試管理軟件。測試過程從助焊劑涂覆、樣品浸入、曲線記錄到結果判定，全程由設備自動完成，無需人工干預。每次測試結束后，系統都會自動生成詳細的測試報告，包括潤濕曲線圖、關鍵參數和合格性判定等，并可將數據保存至中央數據庫或?qū)С鰹?/span>CSV/PDF報告。 這種高度自動化的流程不僅提高了測試效率和一致性，也方便將設備集成到生產線，實現可焊性檢測的全流程自動化。工程人員只需分析報告即可了解元件可焊性狀態，大大簡化了質檢工作。

憑借上述優勢，LBT210可焊性測試儀在全球電子制造領域贏得了高度評價 。它所提供的精準測量和全面分析功能，為實現高質量、零缺陷的焊接工藝提供了可靠保障，是高端制造企業完善品控體系的理想選擇。

焊接可靠性是消費電子質量的基石

總而言之，焊接可靠性堪稱消費電子產品質量的基石。無論是功能強大的智能手機，還是精密復雜的智能家電，其內部成千上萬個焊點共同構筑了設備運行的“神經網絡”。只有當每一個焊點都穩固可靠時，整機才能長久穩定地發揮性能，滿足用戶的期望。相反，任何一個焊接環節的疏忽都可能讓產品經歷“木桶效應”，在實際使用中暴露出短板甚至引發整體失效。

為了確保焊接質量達到高標準，電子制造商需要在設計、工藝和品控各方面通力合作。一方面，通過改進焊接材料和工藝參數來提高焊接一次通過率；另一方面，更要將焊接可靠性的測試檢驗納入質量控制體系的重要組成部分。正如我們討論的，可焊性測試等預防性措施能夠有效地篩查隱患、指導工藝改進，將問題扼殺在萌芽階段。 這種主動式的質量管控理念，已經成為實現電子制造“零缺陷”的關鍵路徑。

在消費電子行業競爭日益激烈的今天，產品的性能和創新固然重要，但可靠性的保障同樣不容忽視。焊接可靠性直接影響著消費者對產品的信賴程度和品牌口碑。通過嚴把焊接質量關、運用先進的測試手段確保每一個焊點都達標，廠商才能為市場提供經久耐用的電子產品。從生產線到用戶手中，每一件合格產品的背后，都離不開對細節近乎苛求的品質管控?？梢灶A(yù)見，隨著電子技術的發展和人們對質量期望的提升，焊接可靠性測試流程將更加完善，并在消費電子的品質保障中發揮愈發關鍵的作用。堅持將焊接可靠性視作產品生命線，建立健全相應的測試與質量體系，我們就能夠筑牢消費電子產品質量的基石，讓終端用戶享受到安全可靠的科技體驗。
