^{從退貨案例看標準化測試的重要性}

美國某電子工廠曾因批量產品焊點不良而遭遇客戶退貨，導致損失慘重。事后調查發現，問題源于元器件引腳表面氧化導致可焊性下降，而工廠缺乏系統的焊接可靠性測試流程。在未進行充分的可焊性測試情況下投入生產，最終產品在功能測試或客戶使用時因焊點失效而報廢，造成昂貴的返工維修，嚴重時甚至無法返修。這個案例凸顯了建立標準化可焊性測試流程的必要性：通過行業標準的測試方法及早發現焊接隱患，預防批量質量事故。

為此，電子組裝行業制定了J-STD-002E和IPC-TM-650等可靠性標準，用于規范元器件和材料的可焊性測試方法。這些標準提供了統一的測試步驟和判定準則，使供應商和用戶能夠在生產前就評估焊接可靠性。本文將通過典型測試方法的詳解，結合高精度測試設備LBT210的應用，帶您全面了解這兩大焊接可靠性標準在提升焊點質量中的核心作用。

J-STD-002E 與 IPC-TM-650的關鍵測試方法原理

J-STD-002E是由EIA、IPC和JEDEC聯合制定的電子元器件可焊性測試標準，最新版E版發布于2017年（替代2013年的D版）。IPC-TM-650則是IPC協會發布的測試方法手冊，收錄了電子組裝領域各類測試規范，包括可焊性、助焊劑性能等多項實驗方法。兩者均涵蓋了評估焊接可靠性的經典測試手段。下面重點介紹其中幾種關鍵的測試方法及其原理。

潤濕平衡測試（Wetting Balance Test）

潤濕平衡測試通過測量焊料對元件引腳或焊盤在浸入熔融焊料過程中的受力變化，以量化評估可焊性。剛開始浸入時，熔融焊錫因表面張力對試樣產生向上的浮力（錫液被試樣排開）；當焊料潤濕試樣表面后，又會產生將試樣向下拉的潤濕力。隨著時間推進，潤濕力逐漸超過浮力并達到平衡。測試儀記錄這一過程中力-時間曲線的變化，通過分析潤濕時間、最大潤濕力等參數來評價焊接性能好壞。

典型流程包括：將待測元件固定在傳感器臂上，并使用規定的標準助焊劑預先涂覆；然后以設定的速度和角度將元件浸入恒溫的熔融焊料槽中一定深度，并保持?jǐn)?shù)秒?，F(xiàn)代潤濕平衡儀通常采用機械臂精確控制浸入速率（如25 ± 6 mm/s）和浸入時間，高級一些的設備往往都帶有非接觸式激光傳感器用于定位錫面高度，確保每次浸入的一致性，同時配備自動刮錫裝置在每次測試前清除焊料表面的氧化膜。當試樣與焊料接觸后，傳感器持續測量試樣所受的力并傳送至軟件生成實時曲線，記錄下潤濕開始時間、潤濕力峰值等數據。測試結束后，將試樣提出焊料并清洗助焊劑殘留，保存測量曲線用于評估。

潤濕平衡測試提供定量結果，因此通常由工程人員根據曲線形態和參數判讀可焊性是否達標。例如，潤濕時間短且最大潤濕力大的元件可焊性較好；若曲線始終未出現正向潤濕力（一直為浮力），則表示完全不潤濕。因?yàn)楦鳟a(chǎn)品和焊料體系不同，行業內并沒有統一的硬性數值判據。一般是在研發階段將測得的潤濕力曲線與參考標準或過往數據對比分析，必要時可與視覺法結果（如95%潤濕面積標準）對應校準。由于潤濕平衡法的精度高、信息豐富，它被公認為評估可焊性的定性+定量最佳方法，常用于新元件來料檢驗和工藝優化階段。

浸蘸觀察法（Dip and Look Test）

浸蘸觀察法是傳統的直觀視覺評估方法。將經過預處理（如蒸汽老化）的元器件引腳或焊盤浸入助焊劑，再快速浸入熔融焊料數秒后取出，通過放大鏡或顯微鏡觀察其焊錫附著情況，以判定可焊性優劣。該方法不測量力學數據，而是檢查焊料是否在引腳表面形成連續、光滑的錫覆層。

具體操作通常按標準要求進行：使用標準松香型助焊劑（如J-STD-002規定的25%固體含量松香助焊劑）浸涂試樣，引腳上助焊劑覆蓋均勻后靜置片刻；然后將試樣按規定速度垂直或傾斜（如20°~45°）浸入熔融焊料槽，保持約5秒后取出，自然冷卻凝固。冷卻后清除殘留助焊劑，再在放大10X（細引腳用30X）的顯微鏡下檢查引腳鍍錫情況。

行業標準對浸蘸法有明確的合格判據。一般要求被焊表面95%以上面積被連續焊料覆蓋且無缺陷（如露底、退潤、錫瘤等）。比如，在軍用標準MIL-STD-883方法2003中，就以焊覆層覆蓋≥95%且均勻光亮作為可焊性通過的判定標準。對于暴露的金屬基底區域（如SMD器件的底部焊盤），允許有不超過20%的面積未被潤濕。浸蘸觀察法直觀易行，設備需求簡單（一個恒溫錫爐即可），有標準化的合格判定，因此常被用于生產線來料快速篩選。然而它定性多于定量，無法提供過程數據，判定結果也可能因人為觀察而有主觀差異。

錫球法（Solder Globule Test）

錫球測試是潤濕平衡法的一種變形，又稱熔滴法。不同于使用大熔錫槽，此方法采用直徑1~4 mm的小熔融錫球作為焊料來源。測試裝置通過特殊的“錫球模塊”在每次試驗前生成或放置一個懸浮的熔融錫球，然后將待測元件精確定位到錫球頂部并接觸焊料，以測量其潤濕情況。

錫球法適用于測試非常小的焊接點或精細元件，因?yàn)榇箦a槽可能在浸入細小引腳時產生過大浮力干擾，且浪費焊料。錫球提供了一個可重復且可控的小型熔融焊料體積，尤其適合微電子器件引腳、細小焊盤的可焊性評估。J-STD-002的早期版本中就包含了“焊料球濕潤平衡測試”（Test G項）用于這類場景，而在IPC TM-650中也存在對應方法。

測試步驟方面，類似于錫槽潤濕平衡，區別在于：每次測試前需先更換新的錫球以保證焊料新鮮干凈，由于焊球本身體積較小，在每次測試后氧化層會占據整個焊球的表面，且焊杯的刮刀并不適用與焊球。測試時，先在試樣表面涂助焊劑以去除氧化，然后將熔融錫球置于試樣下方。若設備的精密XY軸或固定平臺，將試樣移動到錫球中央對準，并以設定速度下降與錫球接觸。當試樣浸入錫球時，助焊劑會去除錫球表面的氧化膜，從而開始正常的潤濕反應。傳感器記錄潤濕力曲線，與錫槽法類似。由于錫球體積小，每完成一次試驗就需丟棄更換，以確保下次測試的準確性和獨立性。

判定依據方面，錫球法的數據判讀原則與一般潤濕平衡相同，但因?yàn)椴捎玫暮噶狭扛伲瑴y(cè)得的最大潤濕力值通常也較小。測試關注的是潤濕力出現的時間和曲線形態是否正常。如果某元件在錫球測試中表現出潤濕遲緩或不潤濕，往往預示其在實際回流或波峰焊中也可能存在可焊性風險。

總的來說，這幾種測試方法各有側重：潤濕平衡測試定量精確，Dip and Look直觀高效，錫球法適應微小焊點場景。在J-STD-002E和IPC-TM-650的框架下，它們共同構成了評估焊接可靠性的重要手段。

標準簡史：J-STD-002E與IPC-TM-650的沿革

J-STD-002由美國電子工業聯合會（EIA）、IPC和JEDEC等機構聯合制定，其前身可追溯到上世紀90年代業界對元器件可焊性一致性測試的需求。最初版本發布后，隨著元器件封裝和焊料技術的發展，J-STD-002多次修訂以涵蓋新的測試內容。例如，引入無鉛焊料后的版本增加了Pb-Free測試方法（Test A1/B1等），以及錫球法、耐退潤濕測試等。最新版J-STD-002E發布于2017年11月。該標準詳細規定了引線、端子、焊盤等的可焊性測試方法和判定標準，適用于供應商與用戶雙方共同采用。值得一提的是，J-STD-002E還特別包含了金屬層抗溶解/退潤濕性試驗，以驗證元件鍍層在經歷多次焊接熱沖擊時不會完全溶解失效。隨著電子工業對可靠性要求日益提高，J-STD-002也可能繼續演進，引入更先進的測試手段和更嚴格的判據。

IPC-TM-650測試方法手冊則是IPC協會整理的行業測試標準集合。“TM-650”代表著該手冊最初成型于1960年代末，之后不斷擴充修訂，現已涵蓋數百種電子材料和組件的測試方法。從可焊性角度，IPC-TM-650收錄了如邊緣浸入法（2.4.12）、潤濕平衡法（2.4.14.2）等專門針對焊接性能的測試規程 (IPC TM-650 Test Methods Manual | IPC International, Inc.)。每項方法都有版本號和發布日期，例如潤濕平衡法2.4.14.2A最新修訂于2004年 (IPC TM-650 Test Methods Manual | IPC International, Inc.)。IPC-TM-650與J-STD系列標準常配套使用：J-STD規定了“做什么”，TM-650則詳細說明“怎么做”。例如，J-STD-002可能要求進行Dip and Look測試，而具體步驟可參考IPC-TM-650對應的方法條目。在發展脈絡上，IPC-TM-650始終緊跟技術趨勢，不斷新增針對新材料（如無鉛焊料、三防涂層）的測試法。它由IPC組織的技術委員制定，經行業評審后發布，因而在全球范圍內獲得廣泛認可。可以說，IPC-TM-650提供了電子裝聯測試的“工具箱”，而J-STD-002E則是針對可焊性這一領域從該工具箱中選取了合適的方法并規定了評價標準。

LBT-210在標準測試中的適配性與優勢

現代可焊性測試儀如Microtronic LBT210為上述測試方法的實施提供了高效率、高精度的工具。LBT-210是一款PC控制的全自動潤濕平衡測試儀器，兼容國際主流標準，其在硬件和軟件設計上充分考慮了J-STD-002E、 IPC-TM-650測試以及其他測試的要求。下面從幾個方面說明LBT-210的適配性：

●  高精度硬件滿足標準要求： LBT-210配備了高靈敏度力傳感器和精密伺服驅動，可檢測毫牛級別的小潤濕力變化，確保測量準確可靠。其機械定位精度優于5微米, 能精確控制試樣浸入深度和位置重復性。同時設備帶有激光測距傳感器，用于非接觸檢測錫爐液面位置，每次測試開始前自動調整浸入起點高度。進給機構可以在10–25 mm/s范圍內設定浸入速度和退出速度，符合標準中對浸入速率的規定。這些高精度控制確保實驗條件一致，測試結果具有可比性。

●  多模式測試能力（錫槽 / 錫球 / 焊膏）： 為適應不同測試方法，LBT-210提供了可更換的模塊化設計。標準錫槽模塊用于Dip and Look和常規潤濕平衡測試，支持更換不同合金的焊料鍋且容量足夠滿足溫度穩定要求。另一個獨特優勢是錫球測試模塊：LBT-210能夠進行熔融錫球法測試，通過電動X-Y平臺將試樣精準定位到錫球中心，并在每次試驗后更換焊料球。這使其完全符合J-STD-002E對微小引腳焊盤可焊性測試的需求。在更先進的應用中，LBT-210還提供焊膏測試模塊，可以在溫控環境中加熱印刷焊膏，從而模擬回流焊接過程來測試元件引腳的潤濕情況。這種革命性的焊膏濕潤力測試，實現了從錫爐模擬向?qū)嶋H回流曲線模擬的跨越，使測試更加貼近真實生產條件。

●  標準兼容性與智能判定： LBT-210的軟件內置了多種國際標準規范曲線，可在測試時選取相應標準作為參考。比如，用戶選擇J-STD-002E標準后，軟件界面會同時顯示該標準要求的潤濕力曲線閾值或判定線，方便直接判斷試樣是否達標。同時，測試結果可生成報告，列出各項參數是否滿足標準限定。這種與標準的無縫對接，減少了人工比對查表的繁瑣。此外，所有測試數據可存儲于數據庫，實現不同批次、不同時間的結果追溯對比，形成長期的質量趨勢分析。對于擁有多個生產基地的公司，還可以將數據聯網共享，確保各地均按照同一標準執行測試并達到一致的質量水平。同時隨著供應鏈體系的逐步完善，擁有一套大廠自己的標準也是大趨勢之一，LBT210同樣支持自定義標準，滿足個性化需求。

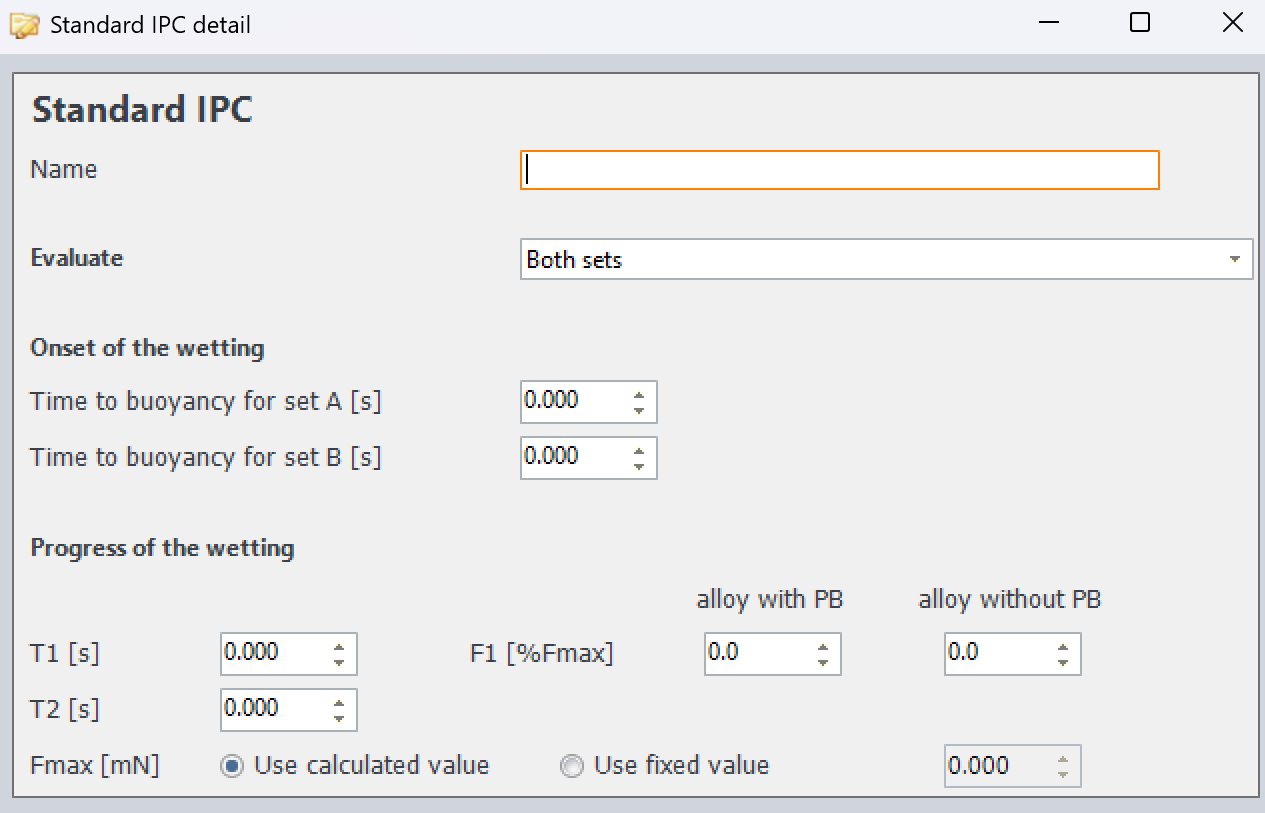

圖為自定義標準頁面

以上，LBT-210將J-STD-002E和IPC-TM-650中的各種測試方法集成于一臺設備中，極大地方便了企業貫徹標準進行可焊性驗證。在很多行業領域，這樣的測試能力已經成為保證產品質量的必備條件。

標準護航焊接質量，精密測試保障可靠性

我們了解到J-STD-002E和IPC-TM-650作為焊接可靠性領域的兩大支柱標準，在實踐中提供了從測試方法到判定標準的完整框架。它們確保了電子元件和材料的可焊性在裝聯前得到驗證，極大地減少了焊接缺陷導致的品質風險。無論是提升汽車電子的焊點耐久，保障醫療設備的無鉛可靠，還是滿足航天系統的零故障目標，這些標準化測試都發揮著核心作用。

當然，標準要落地生效，離不開高效精準的測試實施。借助如LBT-210這樣的高精度可焊性測試儀，工程師和品保人員能夠方便地按照J(rèn)-STD-002E和IPC-TM-650要求完成各種潤濕性試驗，并獲得可靠的數據支撐決策。高性能測試設備所提供的重復精度、自動化和數據分析能力，使企業可以建立起科學嚴謹?shù)馁|(zhì)量控制體系，對焊接過程實現可測量、可追溯的管控。

最后，焊接可靠性提升是一項系統工程，涉及材料選擇、存儲防護、工藝優化等多個方面，而標準化測試是其中不可或缺的一環。通過深入理解并正確應用J-STD-002E與IPC-TM-650標準，配合先進測試技術，我們就能將焊點失效的隱患扼殺在生產之前，鑄就電子產品長久穩定的連接可靠性。這正是標準的價值所在，也是每一位從業者應當秉持的質量信念。
