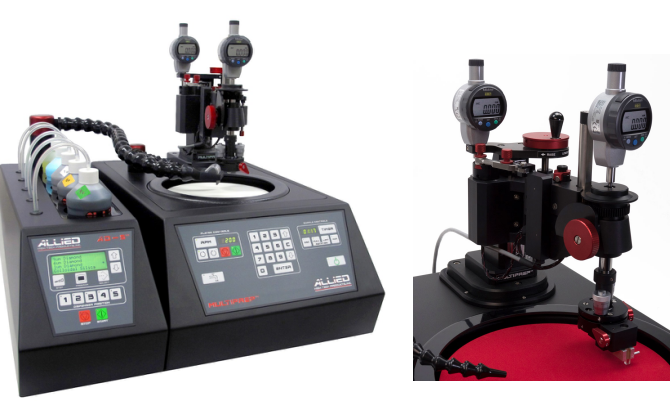

MultiPrep™系統適用于高精密(金相,SEM,TEM,AFM等)樣品的半自動準備加工。主要性能包括平行拋光,精確角度拋光,定點拋光或幾種方式結合拋光;它解決了操作者之間的不一致性,提供可重復的結果,而不管他們的技能如何; MultiPrep 無須手持樣品,保證只有樣品面與研磨劑接觸。
雙測微計(傾斜度和擺動度)允許相對于研磨盤進行精確的樣品傾斜度調整;精密的Z-軸指示器保證在整個研磨/拋光過程中維持預定義的幾何方向。
數字指示器可以量化材料的去除率,可以實時監測或進行預先設定的無人操作??勺兯俚男D(zhuǎn)和振蕩,能夠一定限度地提高整個研磨/拋光盤的使用和減少手工制樣??烧{(diào)負荷控制,擴大了其從小樣品(易碎樣品)到大樣品的處理能力。
常見的應用包括并聯電路層級,橫截面,楔角拋光等
特征
MultiPrep定位頭特點:
前數字指示器顯示實時的材料去除率(樣品的行程), 1微米分辨率 |
精確主軸設計保證樣品垂直于研磨盤,使之同時旋轉 |
雙軸測微計控制樣品角坐標設置(斜度和擺度),+10°/-2.5°幅度, 0.02° 增量。 |
后置的數字指示器顯示垂直位置(靜態),具有歸零功能,1微米分辨率 |
6倍速樣品自動擺動 |
齒輪傳動主軸應用于要求較高的轉動力矩,如較大或封裝的樣品 |
凸輪鎖緊鉗無需其他輔助工具,方便用戶重新設置工作夾具 |
8倍速樣品自動旋轉 |
樣品調整范圍:0-600克(100克增量) |
美國ALLIED公司設計制造 |
研磨/拋光機特點:
研磨盤速度范圍:5-350 RPM(5轉速增量) |
數字計時器和轉速表 |

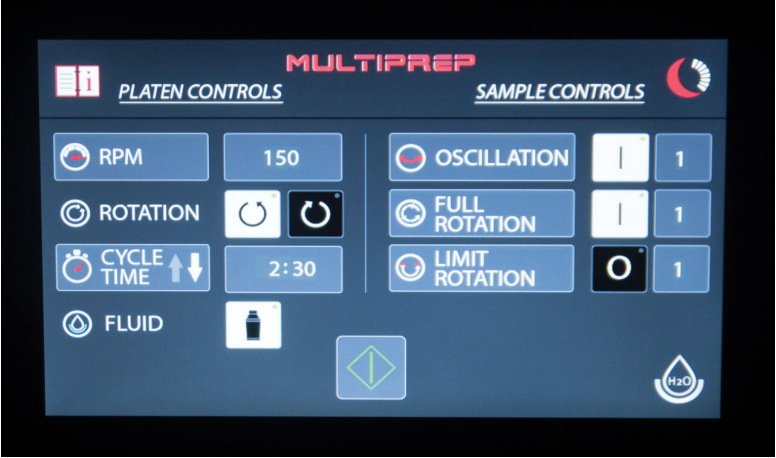

7“LCD觸摸屏,帶鍵盤輸入控制所有功能 |
順時針/逆時針研磨盤旋轉 |
可選的AD-5 ™自動操作流體分配器 |
調節閥電子控制冷卻液 |
0.5 HP(375 W),高扭矩馬達 |
穩定的RIM,鋁和不銹鋼結構 |
腐蝕/耐沖擊蓋 |
一年保修 |
符合歐盟CE標準 |
美國Allied公司設計制造 |
項目# | 描述 |
15-2200 | MultiPrep™精密拋光系統,用于8”研磨盤,100-240 V 50/60 Hz 1相 |
包括:飛濺環和壓板蓋,刻度盤指示器校準套件,夾具/附件存儲盒 | |
Dims: 15" W x 27" D x 22" H (381 x 685 x 560 mm) | |
Weight: 95 lb. (43 kg) | |
15-2200-TEM | 帶O型環驅動的MultiPrep™系統,用于8”研磨盤,100-240 V 50/60 Hz 1相 - 專為透射電子顯微鏡而設計樣品制備精致材料研磨拋光 |
包括:飛濺環和壓板蓋,刻度指示器校準套件,夾具/附件存儲盒 | |
Dims: 15" W x 27" D x 22" H (381 x 685 x 560 mm) | |
Weight: 95 lb. (43 kg) |

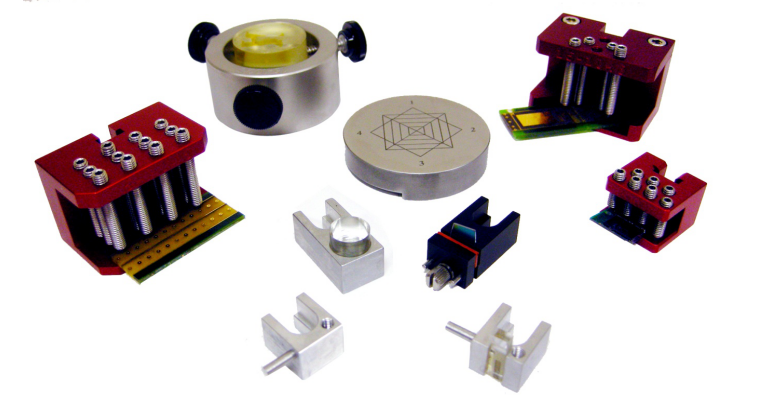

產品附件
注:夾具/磁性研磨盤,設備及配件單獨出售。請從下面附件列表中選擇,以保證一個完整的系統配置的報價。
項目# | 配件圖片 | 描述 |
15-1005 |
|
用于 #15-1010, #15-1010-RE, #15-1013上的凸輪鎖連接器 |
15-1010 |
|
含有3.1mm可拆卸掃描電鏡樣件的橫截面扁板 |
15-1010-RE |
|
用于#15-1005, #69-50000, #69-41000, #69-41005上的含有基準線的橫截面扁板 |
15-1013 |
|
含有5.3 mm寬 x 3.5 mm深的耐熱玻璃插件的TEM楔形/FIB 上用減薄夾具 |
15-1014 |
|
TEM楔形/FIB 夾具和4個 #69-40015耐熱玻璃插件 |
15-1018 |
|
含有 0.5” 直徑x 0.4” 高的耐熱玻璃插件的SIMS/TEM 上用減薄夾具 |
15-1020 |
|
2.25" 直徑不銹鋼平行拋光夾具 |
15-1020-80 |
|
3" 直徑不銹鋼平行拋光夾具 |
15-1020-100 |
|
4" 直徑不銹鋼平行拋光夾具 |
15-1025 |
|
可鑲嵌40 mm大小件的淚滴狀夾具 |
15-1035 |
|
重量塊套件 |
包含:1個200克 和1個100克桶形重量塊,1個200克1個100克和1個 50克 槽形重量塊及1個固定桿 | ||
15-1045 |
|
2.00" 寬 x 1.00" 高 x 0.75" 深 袋形多功能夾具 |
15-1046 |
|
45°對角線方向, 2.00" 寬 x 1.00" 高 x 0.80" 深 袋形多功能夾具 |
15-1047 |
|
1.00" 寬 x 0.40" 高 x 0.45" 深 袋形多功能夾具 |
15-1048 |
|
45° 對角線方向, 1.00" 寬 x 0.40" 高 x 0.45" 深 袋形多功能夾具 |
15-1050 |
|
有0.63" 寬 x 0.10" 高x 0.25" 深的袋形 夾式橫截面扁板 |
15-1051 |
|
對角線方向夾式橫截面扁板 |
120-30015 |
|
含花崗巖底座的數顯指示器測量系統 |
10-1005 |
|
8“英寸(203毫米)鋁研磨盤 |
10-1005M |
|
8“英寸(203毫米)磁性研磨盤 |
5-8100 |
|
研磨盤、砂紙、拋光布儲物柜,最大可放置12”大小 |
5-8105 |
|
鋁制托盤/架子 |
